Kernfeiten
Dit is de handleiding voor wie een kapot kunststof onderdeel wil laten namaken en niet weet wat hij moet opsturen. Een liniaal en een telefoon brengen je het grootste deel van de weg. De techniek achter de maten, zoals waarom een exacte kopie niet past, staat apart in een plastic onderdeel namaken.
Welke foto's maak je van een kapot onderdeel?

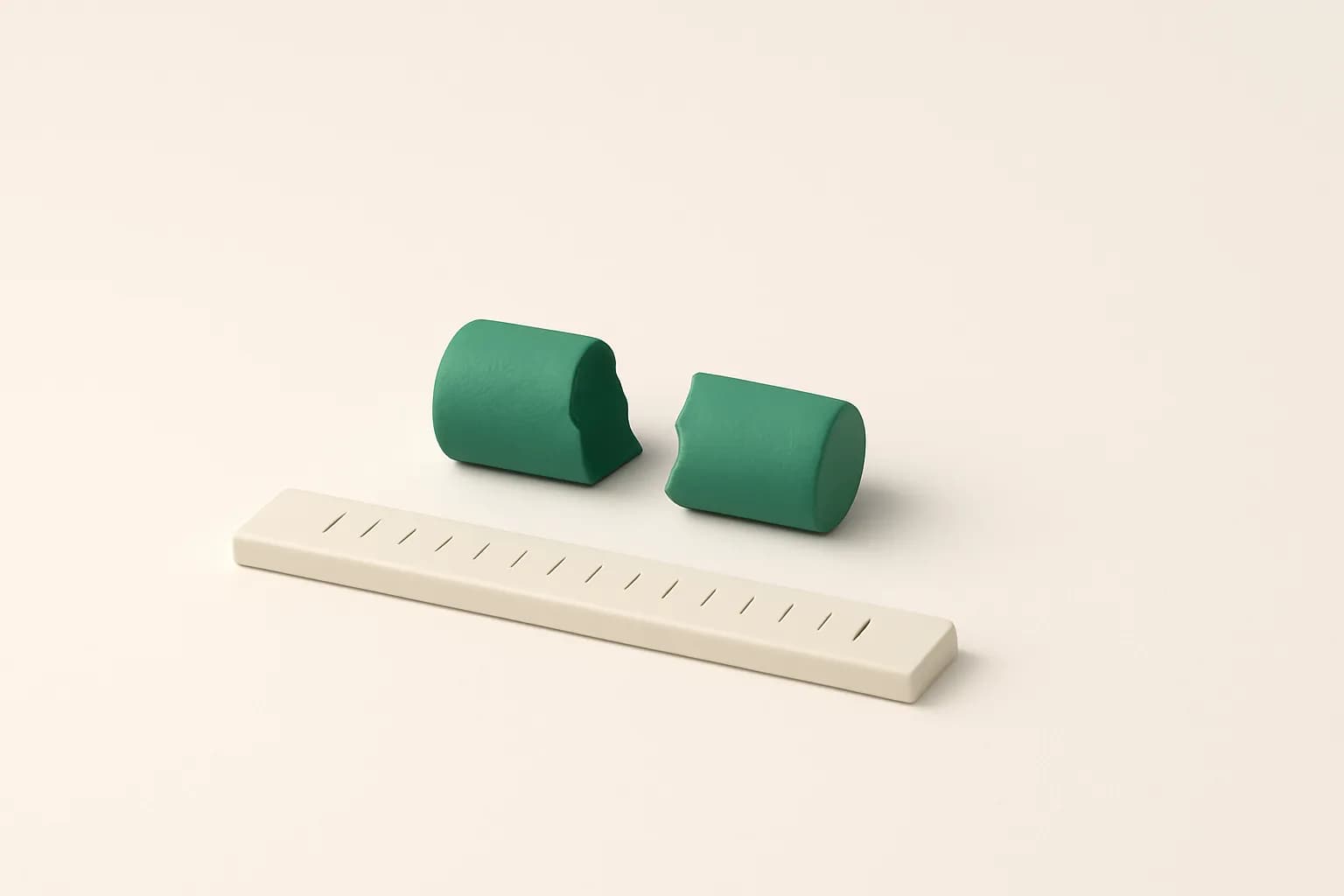

Foto's van minstens 3 kanten: van boven, van opzij en van onderen, plus een close-up van de breuk. Leg een liniaal in hetzelfde vlak als het onderdeel en fotografeer recht van boven, zodat wij de schaal uit de foto kunnen halen. Een telefoon volstaat. Leg alle brokstukken erbij, ook de kleine, want een splinter laat soms precies zien hoe dik de wand was op de plek waar het misging.
Welke maten zijn kritisch?
Drie maten bepalen of een kopie werkt: de klikafstand, het asgat of de doorvoer, en de wanddikte op de breukplek. Bij een vaste passing rekenen wij 0,2 mm speling, bij een schuivende 0,3 mm, en op de breukplek maken wij de wand minstens 2,0 mm dik. De rest van de vorm mag ruimer, want een print wijkt zelf 0,2 mm af van de tekening. Hoe je die drie meet, staat per maat in de tabel.
| Maat | Hoe je hem meet | Wat wij ermee doen |
|---|---|---|
| Klikafstand | Schuifmaat, de binnenkant van de klik | 0,2 mm speling voor een vaste klik |
| Asgat of doorvoer | Schuifmaat, de smalle punten in het gat | 0,3 mm speling als er iets in draait |
| Wanddikte op de breuk | Schuifmaat of liniaal op het brokstuk | Minstens 2,0 mm in de kopie |
| Totale lengte | Brokstukken tegen elkaar, liniaal ernaast | Rekening houden met 0,2 mm afwijking |
Waarom meet je elke maat drie keer?
Omdat een versleten of licht vervormd onderdeel per meting iets anders geeft, en een enkele afleesfout niet opvalt. Drie metingen en het gemiddelde vangen dat. Het verschil doet ertoe: tussen 0,2 mm en 0,3 mm speling ligt het verschil tussen klemmen en bewegen. Meet gaten aan de binnenkant, en een gat kleiner dan 1,0 mm loopt bij printen dicht, dus dat tekenen wij anders. De volledige richtlijn staat in tolerantie bij 3D-print onderdelen.
Wat schrijf je erbij?
Merk en type van het apparaat of meubel, waar het onderdeel zit, en wat het doet: vast zitten, bewegen of veren. Zet er ook bij of het warm wordt, want boven 50 graden is PLA geen optie meer en kiezen wij een ander materiaal. Dat staat uitgewerkt in een onderdeel dat warm wordt. Een typenummer helpt ons om maten te controleren tegen het apparaat, ook als het origineel in 3 stukken ligt.
Wanneer stuur je het onderdeel beter op?
Als het gebogen is, in meerdere stukken ligt, of als je de kritische maat niet bereikt met een liniaal of schuifmaat. Wij meten het dan zelf na, leiden een maat af van de intacte helft of van het apparaat waar het in hoort, en tekenen het opnieuw. Reken voor dat traject op 5 tot 9 werkdagen, inclusief 3D-voorstel en je akkoord, plus de verzending naar ons. Wanneer een scan zinvol is, staat in een onderdeel laten 3D scannen, en het hele proces in een onderdeel laten 3D printen.
Wat doen wij met je foto's?
Wij tekenen het onderdeel na in een 3D-model en controleren de passing op de maten die je opgaf: 0,2 mm speling waar het vast moet zitten, 0,3 mm waar het moet bewegen, en een wand van minstens 2,0 mm op de oude breukplek. Je krijgt binnen 1 werkdag een 3D-voorstel met vaste prijs. Natekenen kost bij een eenvoudig onderdeel vanaf €59 inclusief btw, en je betaalt pas na akkoord. Het totaalbedrag staat in wat een vervangend onderdeel kost.
Heb je je foto's en maten klaar, stuur ze dan via het aanvraagformulier voor een vervangend onderdeel. Wat er kan en wat niet, staat op onderdeel namaken. Gaat het om een caravan of camper, lees dan een caravanonderdeel namaken, en voor dunne wanden de minimale wanddikte.
3 keer meten per kritische maat, en 0,2 mm speling erbij voor een vaste passing. Een exact nagemaakte maat past niet.
Veelgestelde vragen
Met een liniaal en je telefoon. Leg het onderdeel plat neer, leg de liniaal er in hetzelfde vlak naast en fotografeer recht van boven, van 3 kanten. Zo kunnen wij de schaal uit de foto halen. Voor een klikverbinding met 0,2 mm speling is dat te grof: meet die ene maat dan met een schuifmaat, of stuur het onderdeel op.
Drie soorten. De klikafstand, want die bepaalt of een clip pakt. Het asgat of de doorvoer, want die moet om iets heen sluiten. En de wanddikte op de plek waar het brak, want daar maken wij de kopie minstens 2,0 mm dik. De rest van de vorm mag ruimer, want een print wijkt zelf 0,2 mm af.
Omdat een versleten of licht vervormd onderdeel per meting iets anders geeft, en een afleesfout bij een enkele meting niet opvalt. Drie metingen en het gemiddelde vangen dat. Het verschil telt: wij rekenen 0,2 mm speling voor een vaste passing en 0,3 mm voor een schuivende, dus een fout van een paar tienden kan het verschil zijn tussen klikken en klemmen.
Als het gebogen is, in meerdere stukken ligt, of als de kritische maat niet te bereiken is met een liniaal of schuifmaat. Wij meten het dan zelf na, leiden maten af van de intacte helft of van het apparaat, en tekenen het opnieuw. Reken voor dat traject op 5 tot 9 werkdagen, inclusief 3D-voorstel en je akkoord, plus de verzending van het onderdeel naar ons.
Wij tekenen het onderdeel na en controleren de passing: 0,2 mm speling waar het vast moet zitten, 0,3 mm waar het moet bewegen. Je krijgt binnen 1 werkdag een 3D-voorstel met een vaste prijs. Natekenen kost bij een eenvoudig onderdeel vanaf €59 inclusief btw, en je betaalt pas na akkoord op het voorstel.
Bronnen
- Eigen ontwerprichtlijn, Plastic op Maat, 2026: Bambu Lab, 0,4 mm nozzle, 0,20 mm laaghoogte
- Prijsmotor Plastic op Maat, maatwerk-pricing.ts en vanaf-prijzen.ts: Berekend op 18 oktober 2026: het natekenen, de bodemprijs voor een klein eigen bestand en de printprijs van drie voorbeeldonderdelen op hun eigen mesh, eenkleurig PLA, inclusief btw
Geschreven door Redactie Plastic op Maat, eigen werkplaats in Gouda met 15 Bambu Lab printers. Laatst bijgewerkt op 18 oktober 2026.
